Nieuwe assen maken

Soms is het nodig om een nieuwe as te maken. Meestal omdat de as is beschadigd.

Voor het maken van een nieuwe as zijn de volgende gegevens belangrijk:

• de diameter van de as (in 1/100 mm nauwkeurig)
• de lengte
• het type schroefdraad.

Materiaal voor een nieuwe as zijn niet eenvoudig te krijgen. Er zijn een paar goede adressen voor:

Ferrees in de USA : https://www.ferreestoolsinc.com/products/n50-drill-rod?_pos=3&_sid=0973df11a&_ss=r

Music Medic in USA: https://www.musicmedic.com/replacement-hinge-rod-stock.html

windplus in de UK: https://windplus.net/supplies/hinge_screw_rod.html

Er zijn vast ook andere adressen mogelijk. Maar belangriijk is dat het materiaal niet te hard is, omdat dan het snijden van draad te lastig wordt.

Voor het snijden van schroefdraad heb je een snijplaat nodig van het juiste type draad. Het is best lastig om het type draad te bepalen, want er zijn ontzettend veel soorten. In Europa werden meestal Metrische draad gebruikt.

 De belangrijkste kenmerken van schroefdraad zijn:

• de spoed = de afstand tussen twee windingen (ook wel pitch)
• de buitendiameter
• en soms de binnendiameter

Meestal volstaat het opmeten van de spoed en de buitendiameter. Voor het opmeten van de spoed is speciaal gereedschap beschikbaar, maar ik maak meestal een macrofoto van de schroefdraad op een millimeter verdeling en tel het dan uit.

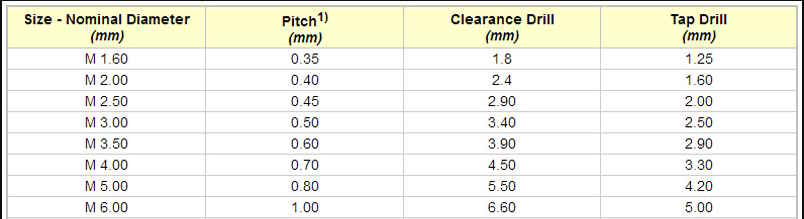

Van metrische schroefdraad vind je hier gegevens

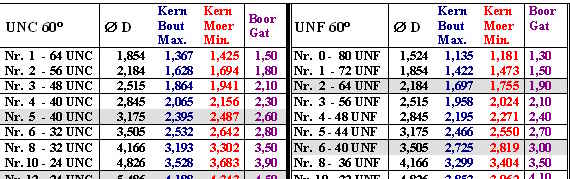

In het onderstaande schema vind je UNC wat veel wordt gebruikt voor Amerikaanse saxofoons

 In de aanduiding MX staat de X voor de buitendiameter.  Met tap drill of boorgat wordt de diameter van het gat bedoeld wat je moet boren om binnendraad te tappen.

In de aanduiding N-M UNC staat de M voor het aantal windingen per inch.

https://www.youtube.com/watch?v=ck8SdGX2oyk

In deze video is goed te zien hoe je buitendraad tapt. Heel vaak is de buitendraad kleiner dan de buitendiameter van de as. Dus bijvoorbeeld M2.5 op een as van 3 millimeter. Dan moet je dus eerst zorgen dat het uiteinde van de as een diameter van 2.5mm heeft. Want op een 3 mm as kun je niet direct 2.5 mm draad tappen.
